环形光纤

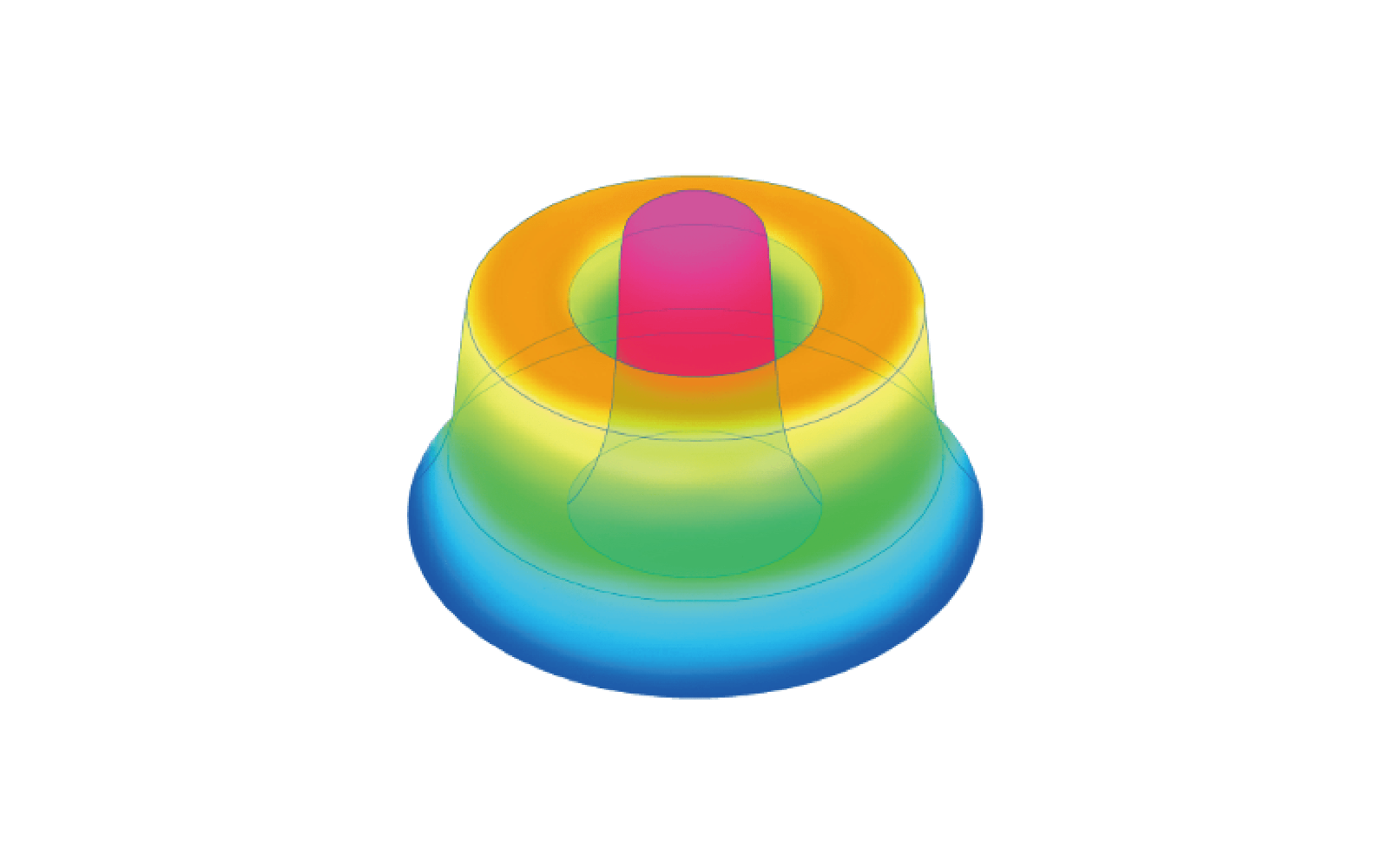

长飞光坊推出环形光纤，是为满足环形结构激光器和光束模式可调激光器的高功率输出需求。不同于传统激光器功率单峰高斯分布，通过环形光纤整形，形成芯区高斯分布激光束和 环绕其圆形激光束，两者并行使用，可有效降低高功率激光焊接飞溅现象。

  • 具有良好的环形同心度

  • 芯区与环区功率输出独立可调

  • 全光纤解决方案，提高系统可靠性

  • 可接受客户定制化波导结构与指标需求

  • 027-65271788

  • sales@everfoton.com

在线沟通 在线沟通
产品规格书下载更多资料
产品应用 产品规格
产品应用
  • 高功率激光器
  • 新能源电池、汽车零部件、电子元器件焊接加工
  • 进口产品国产化替代
产品规格



产品指标一



光纤类型
GDF_FC 14/100/120/200
-0.07
GDF_MC 14/200
-0.07
GDF_MC 14/480
-0.07
GDF_MC 20/200
-0.065
GDF_MC 25/200
-0.11
产品编号
DG1119-A
DG1119-B
DG1119-E
DG1119-C
DG1119-D
光学性能
工作波长（nm） 800~1600
纤芯数值孔径
0.07±0.005
0.07±0.005
0.07±0.005
0.065±0.005
0.110±0.005
第一包层数值孔径
0.22±0.02
0.22±0.02
0.22±0.02
0.22±0.02
0.22±0.02
第三包层数值孔径 - 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02
包层数值孔径 ≥ 0.46 ≥ 0.46 ≥ 0.46 ≥ 0.46 ≥ 0.46
几何/机械性能
芯层直径 (μm)
14.0±2
14.5±1.5
14.5±2.0
20.0±2.0
25.0±2.0
第一包层直径 (μm)
100.0±4.0
34.0±3.0
34.0±3.0
40.0±4.0
35.0±3.0
第二包层直径 (μm)
120.0±4.0
48.0±5.0
50.0±4.0
54.0±5.0
50.0±3.0
第三包层直径 (μm)
200.0±4.0
102.0±5.0
400.0±5.0
120.0±5.0
100.0±4.0
第四包层直径 (μm) -
125.0±5.0
455.0±8.0
150.0±5.0
120.0±4.0
第五包层直径 (μm) - 200.0±5.0
480.0±10.0
200.0±5.0
200.0±4.0
涂层直径 (μm)
320.0±15.0
300.0±15.0
600.0±20.0
300.0±15.0
330.0±15.0
材料性能
筛选张力 (kpsi) ≥ 100 ≥ 100 ≥ 100 ≥ 100 ≥ 100
内涂层材料 低折射率涂层 低折射率涂层 低折射率涂层 低折射率涂层 低折射率涂层
外涂层材料 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂





产品指标二



光纤类型
SI 34/48 -22/102/120
-22/360/650
SI 34/50 -22/400/455
-22/480/600
SI 50/70 -22/150/170
-22/360/560
SI 50/80 -22/230/260
-22/360/540
SI 50/70 -22/300/360
-22/460/650
产品编号
SI2117-C
SI2117-E
SI2117-F
SI2117-G
SI2117-I
光学性能
工作波长（nm） 800~1600
纤芯数值孔径 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02
第二包层数值孔径 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02
包层数值孔径 ≥ 0.46 ≥ 0.46 ≥ 0.46 ≥ 0.46 ≥ 0.46
几何/机械性能
芯层直径 (μm)
34.0±2.0
34.0±2.0
50.0±2.0
50.0±2.0
50.0±2.0
第一包层直径 (μm)
48.0±4.0
 50.0±4.0 70.0±4.0
80.0±5.0
70.0±4.0
第二包层直径 (μm)
102.0±5.0
 400.0±5.0 150.0±5.0
230.0±5.0
 300.0±8.0
第三包层直径 (μm)
120.0±5.0
 455.0±8.0 170.0±5.0
260.0±5.0
360.0±8.0
第四包层直径 (μm)
360.0±5.0
 480.0±10.0 360.0±5.0
360.0±7.5
460.0±8.0
涂层直径 (μm) 650.0±20.0 600.0±20.0 560.0±20.0
540.0±25.0
650.0±20.0
材料性能
筛选张力 (kpsi) ≥ 100 ≥ 100 ≥ 100 ≥ 100 ≥ 100
内涂层材料 低折射率涂层 低折射率涂层 低折射率涂层 低折射率涂层 低折射率涂层
外涂层材料 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂



产品指标三



光纤类型
SI 50/70 -22/400/440
-22/550/750
SI 50/70 -22/600/630
-22/660/820
SI 100/130 -22/300/360
-22/460/650
SI 100/130 -22/600/670
-22/750/950
产品编号
SI2117-J
SI2117-H
SI2117-A
SI2117-B
光学性能
工作波长（nm） 800~1600
纤芯数值孔径 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02
第二包层数值孔径 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02 0.22 ± 0.02
包层数值孔径 ≥ 0.46 ≥ 0.46 ≥ 0.46 ≥ 0.46
几何/机械性能
芯层直径 (μm)
50.0±2.0
50.0±3.0
100.0±2.0
100.0±5.0
第一包层直径 (μm) 70.0±5.0 70.0±4.0 130.0±4.0 130.0±8.0
第二包层直径 (μm) 400.0±8.0 600.0±8.0 300.0±5.0 600.0±10.0
第三包层直径 (μm) 440.0±8.0 630.0±8.0 360.0±5.0 670.0±15.0
第四包层直径 (μm) 550.0±8.0 820.0±40.0 460.0±5.0 750.0±20.0
涂层直径 (μm) 750.0±25.0 820.0±40.0 650.0±20.0 950.0±25.0
材料性能
筛选张力 (kpsi) ≥ 100 ≥ 100 ≥ 100 ≥ 100
内涂层材料 低折射率涂层 低折射率涂层 低折射率涂层 低折射率涂层
外涂层材料 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂 丙烯酸树脂
